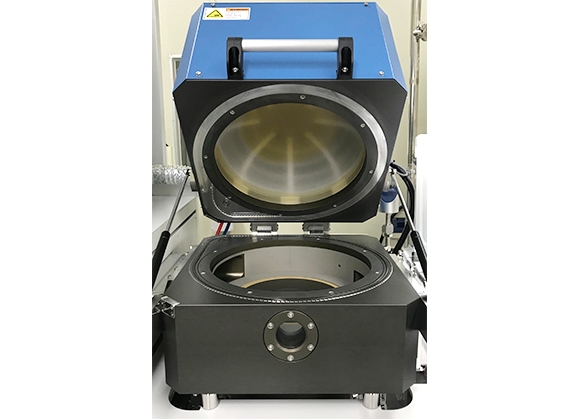

Plasma Doping (PDS)
Plasma Doping
SPECIFICATIONS
Process | N+ doping P+ doping * SiO2 deposition & etching to prevent cross contamination |
---|---|
Substrate Size | Piece to Max. 6 inch |
Plasma Source | ICP |
Pulsed high voltage power to substrate | Output Voltage : - 500 ~ -5kV Pulse width : 10 ~ 100 [μsec] Output Frequency : 0 ~ 1 KHz |
RF power | 600W @13.56Mhz |
Ultimate pressure | < 5.0×10-6 Torr |
Pump | Dry pump |
Loadlock chamber | 1 wafer |
Gas Supply | PH3, B2H6, Ar, CHF3 , SiH4, O2 |
Dose | 5 X 1012 cm-2 ~ 1 X 1014 cm-2 |
System control | PC control (full auto) |
Dimension (w*d*h) | 1,860mm*850mm*2,000mm |
